Bored pile / Micropile
เสาเข็มเจาะ / เสาเข็มไมโครไพล์
เสาเข็มเจาะ หรือเสาเข็มคอนกรีตหล่อในที่
คือเสาเข็มที่มีขนาดเส้นผ่านศูนย์กลาง ตั้งแต่ 0.35 – 0.60 ม. ที่ต้องมาเทคอนกรีตในหน้าหน่วยงานให้ได้ตามมาตรฐานทางวิศวกรรม ปัจจุบันมีอยู่ 2 ระบบ คือแบบแห้ง กับ แบบเปียก สำหรับบ้านพักอาศัยนั้นเหมาะกับระบบแห้ง เพราะเจาะได้ความลึกประมาณ 18-22 เมตร ราคาจึงไม่สูงมากเกินไป ซึ่งระบบเปียกนั้นจะนิยมใช้กับอาคารขนาดใหญ่

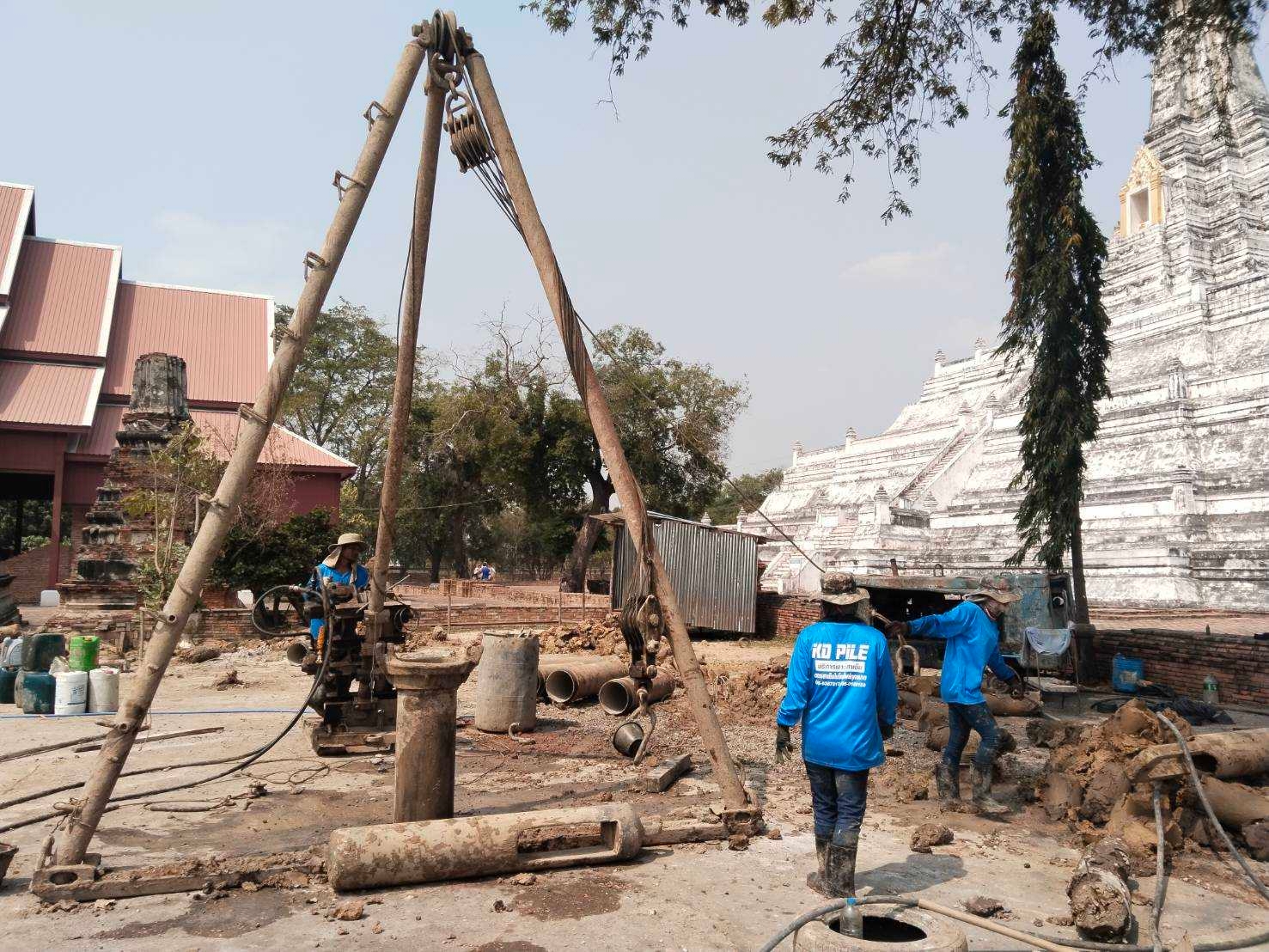

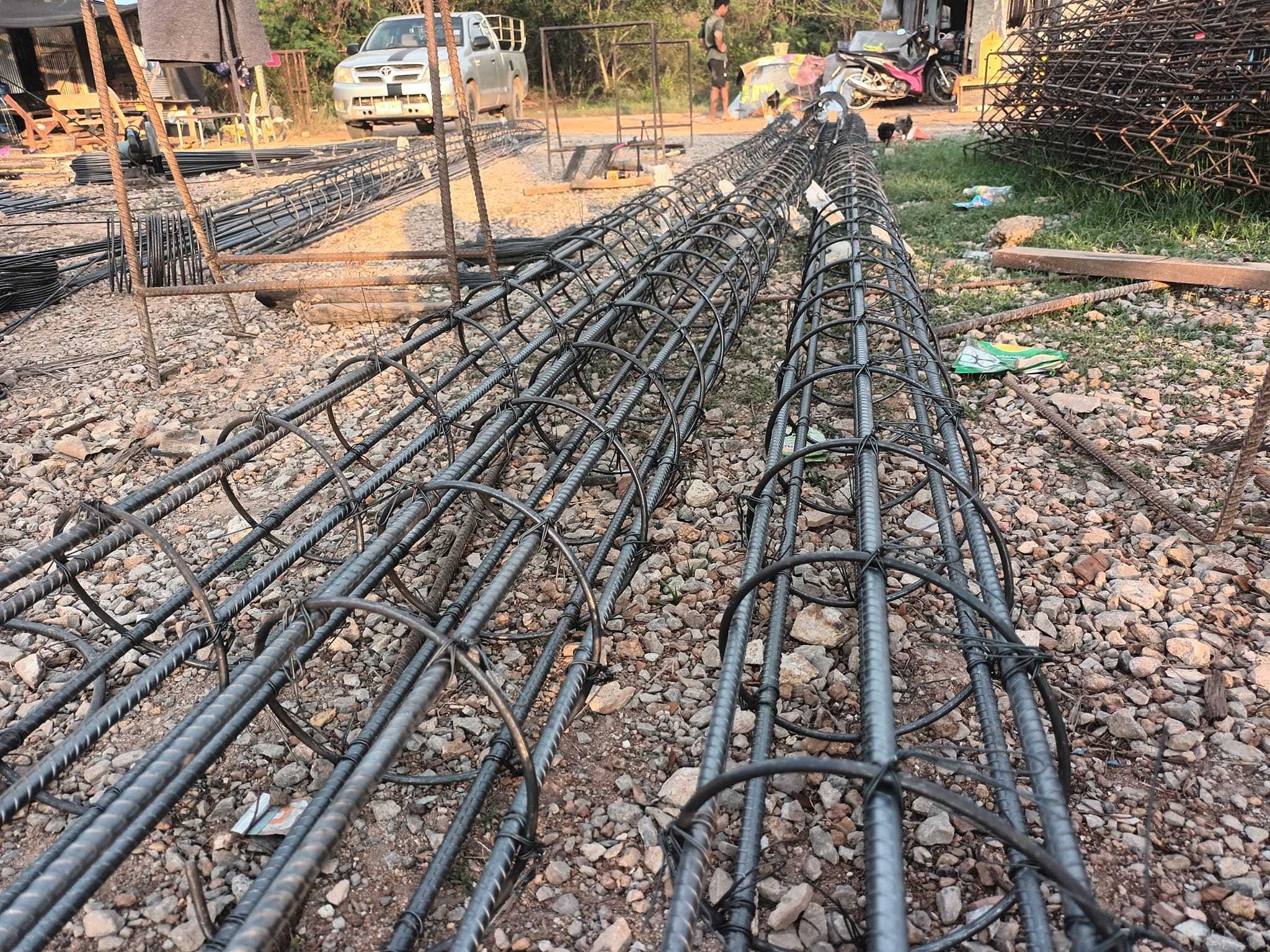

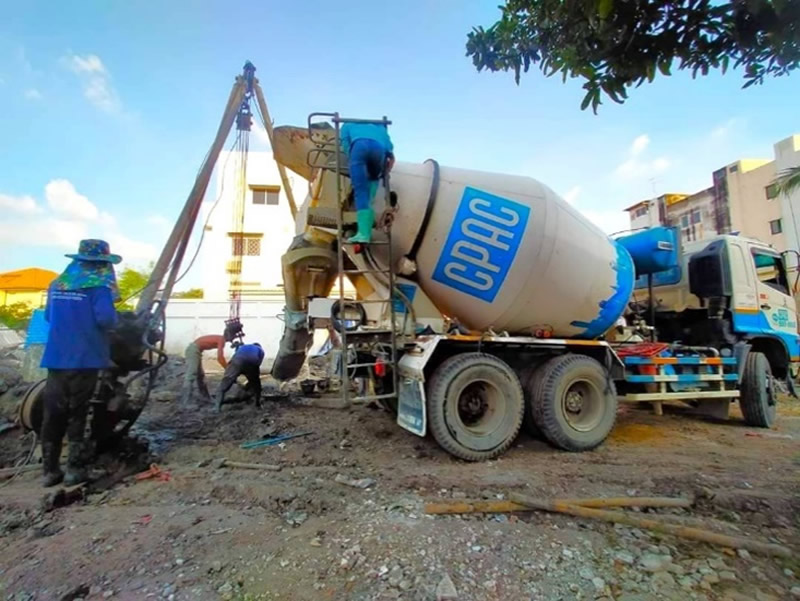

สำหรับขั้นตอนการทำงานนั้น คือการใช้เครื่องจักรเจาะดินลงไปให้ลึกตามแบบ จากนั้นทำการหย่อนแม่แบบเหล็กลงไปพร้อมกับวางโครงสร้างเหล็กของเข็ม แล้วจึงเทคอนกรีตตามลงไป จากนั้นรอให้คอนกรีตเซ็ทตัวข้อดีของเข็มเจาะคือ เกิดมลภาวะน้อย ทำงานได้สะดวกกว่า สามารถทำงานในพื้นที่ที่จำกัดได้ แรงสั่นสะเทือนน้อย
ข้อดีของ ระบบ เสาเข็มเจาะ

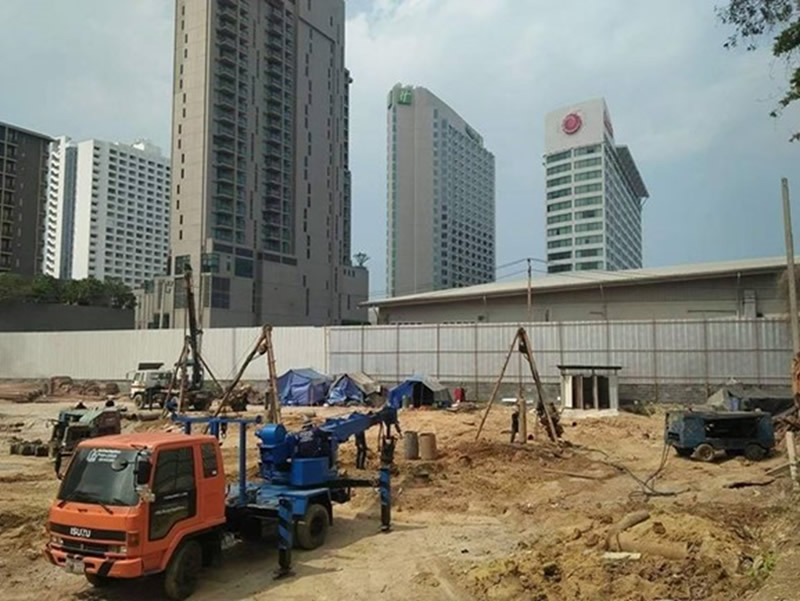

- รับน้ำหนักได้มาก และมีหน้าตัดตั้งแต่ 35ซม จนถึงขนาด เส้นผ่านศูนย์กลาง หลายเมตร เลยทีเดียวสามารถเลือกใช้งานได้สะดวก งานอาคารตึกสูงส่วนใหญ่จะเลือก ใช้ระบบเสาเข็มเจาะ
- เสาเข็มเจาะสามารถ เจาะไปได้ลึกกว่าเสาเข็มตอกเพื่อไปวางอยู่บนชั้นดินแข็งข้างล่างเสาเข็มเจาะ
- ลดแรงสั่นสะเทือนจากการทำงาน ได้ดีกว่าเสาเข็มตอก
- เหมาะสำหรับงานในที่จำกัดหรือที่ชุมชน หรือที่ที่ ปั้นจั่นขนาดใหญ่เข้าไปทำงานไม่ได้
- การเคลื่อนย้ายเครื่องมือ ทำได้สะดวกรวดเร็ว เมื่อพร้อมก็สามารถเริ่มงานได้ทันที
- สามารถทดสอบความสมบูรณ์ของเสาเข็มเจาะได้ ถึงแม้ว่าโอกาสที่ เสาเข็มจะไม่สมบูรณ์มีสูงเพราะเป็นการเทคอนกรีตลงไปในหลุม แต่ก็มีเครื่องมือทดสอบความสมบูรณ์ของเสาเข็มได้อย่างแม่นยำ
- เสาเข็มเจาะมีการเสริมเหล็ก (dowel ) ที่หัวเข็ม ในกรณีที่โครงสร้างเสาเข็ม เปลี่ยนเป็นการรับแรงดึงก็จะสามารถต้านทานแรงดึงดังกล่าวได้ดีกว่าเสาเข็มตอก
ข้อเสียของ ระบบ เสาเข็มเจาะ
- เสาเข็มเจาะมีราคาแพง เมื่อเทียบกับเสาเข็มตอก
- เสาเข็มเจาะจะมีกระบวนการทำงานที่ สกปรก จากดินส่วนเกิน และน้ำ และจะต้องมีการบริหารจัดการที่ดีในการนำดินเหลวๆ เหล่านั้น ออกไปทิ้ง หรือไปใช้ประโยชน์

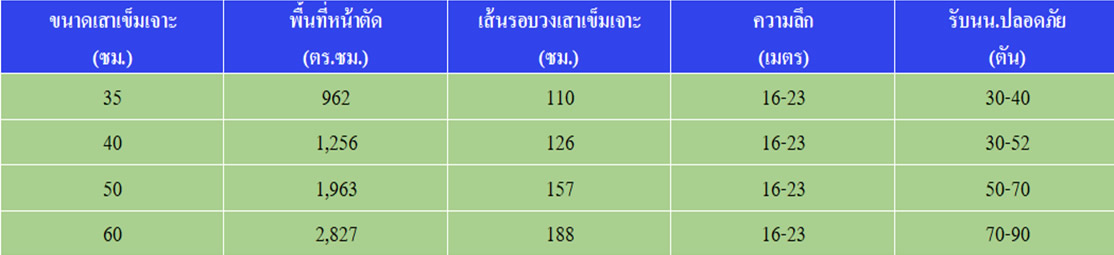

ตารางการรับน้ำหนักของเสาเข็มเจาะ
เสาเข็มไมโครไพล์ (Micropile)

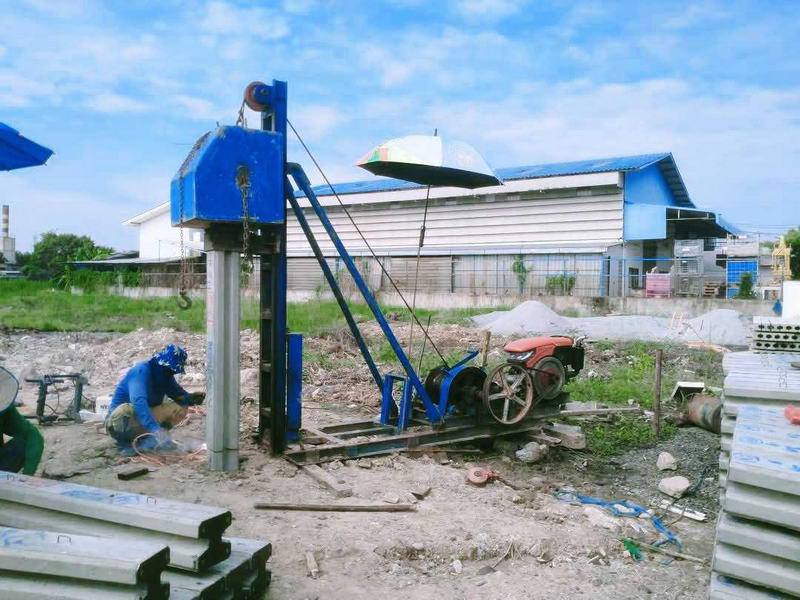

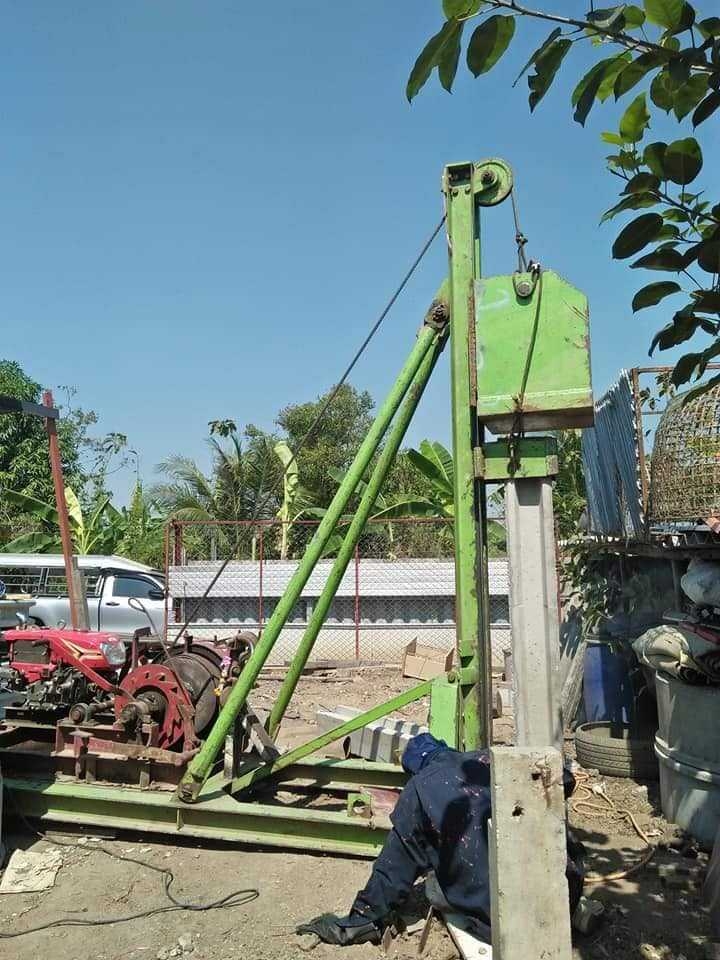

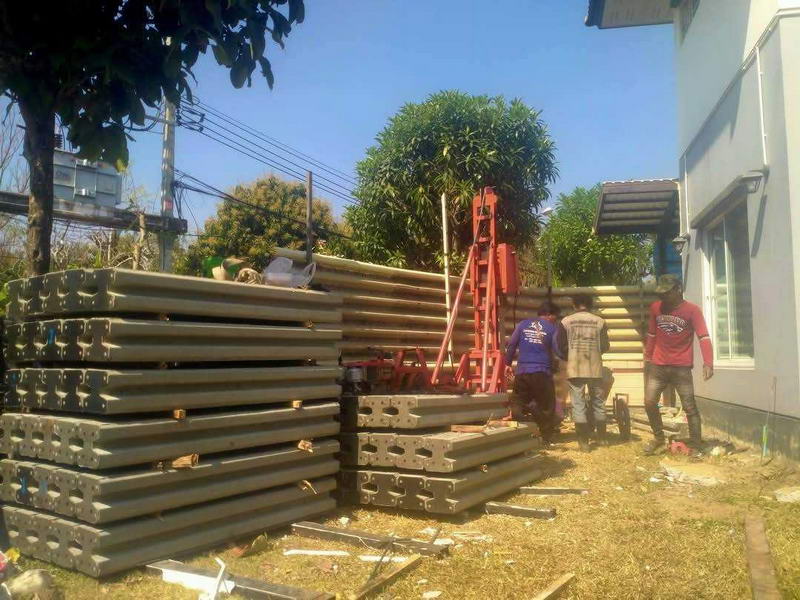

เสาเข็มไมโครไพล์ คือเสาเข็มคอนกรีตเสริมเหล็กชนิดหนึ่งมีทั้งแบบ “หน้าตัดรูปตัวไอ” นิยมใช้ขนาด 18×18 ซม. หรือ 22×22 ซม. หรือ 26×26 ซม.และแบบหน้าตัดกลมที่เรียกว่า “เสาเข็มสปันไมโครไพล์” (Spun Micropile มีหน้าตัดกลม นิยมขนาดเส้นผ่านศูนย์กลาง 20 ซม. ผลิตจากคอนกรีตแบบมีแรงเหวี่ยงในแบบหล่อ จึงแข็งแรงกว่า ไอไมโครไพล์) เสาเข็มไมโครไพล์ยาวท่อนละ 1.5 เมตร ใช้ตอกต่อกันตามความยาวที่ต้องการโดยเชื่อมเพลทเหล็กที่หัวและท้ายของเสาเข็ม เป็นทางเลือกที่ดีสำหรับงานต่อเติมบ้านในพื้นที่จำกัดและไม่ต้องการเจอกับปัญหาต่อเติมบ้านทรุด รวมถึงมีข้อดีอื่นๆ อีก
เสาเข็มไมโครไพล์โดยทั่วไป จะตอกต่อกันจนลึกถึงชั้นดินแข็ง จึงเหมาะกับส่วนต่อเติมแบบพื้นที่ขยายซึ่งอัตราการทรุดควรใกล้เคียงกับตัวบ้าน เช่น ห้องครัว ห้องนอน ห้องนั่งเล่น เป็นต้น
ข้อดีของเสาเข็มไมโครไพล์
- ขนาดกะทัดรัด
- น้ำหนักเบากว่าเสาเข็มทั่วไป
- ตอกง่าย ใช้กับที่แคบได้ แข็งแรง
- เหมาะกับการต่อเติม ไม่ทรุดง่าย
- ช่วยประหยัดเวลาในการทำงานได้เป็นอย่างดี
- รับน้ำหนักได้เยอะมาก
ข้อเสียของ ระบบ เสาเข็มเจาะ
- หากตอกเสาเข็มชนิดนี้อย่างไม่ระวัง อาจทำให้หัวและท้ายของเสาไมโครไพล์เสียหายได้ เนื่องจากมีขนาดปีกที่เล็ก ทำให้อาจตอกไม่ตรงกับจุดศูนย์กลาง จนทำให้เบี้ยวได้

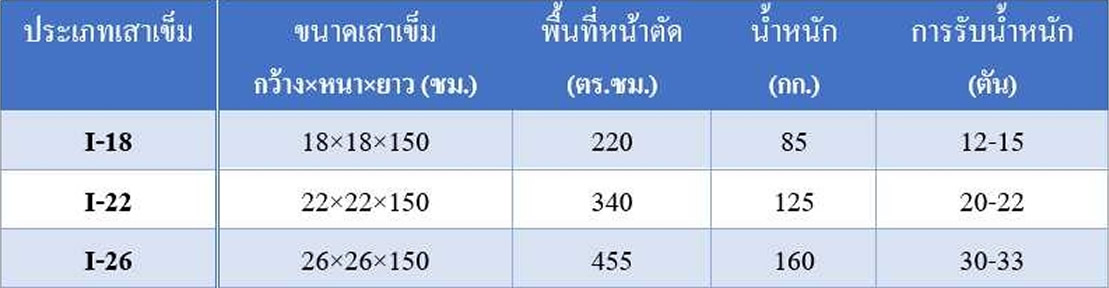

ตารางการรับน้ำหนักของเสาเข็มไมโครไพล์
